鉄筋加工帳のテンプレート（エクセル・PDF・無料）
このページの要点
- 鉄筋加工帳は、図面から拾った鉄筋を部位・呼び名・形状・長さ・本数で1行ずつ並べ、重量をまとめる表です。加工場への指示や、材料の発注の元になります。法律で決まった様式はありません。
- エクセル版は、呼び名（D10〜D32）を選ぶと単位質量が自動で入り、1本の長さと本数から重量、下の表に径ごとの本数・長さ・重量と総重量が出ます。手書き用のPDFと記入例もあり、会員登録はいりません。
- 単位質量は JIS G 3112（鉄筋コンクリート用棒鋼）の異形棒鋼の値です（D10＝0.560 kg/m・D13＝0.995 kg/m など）。記入例は、木造の基礎の地中梁1本（架空の数字）です。
鉄筋加工帳（拾い出し表）のひな形です。エクセル（xlsx）とPDFを用意しました。エクセル版は1冊に「鉄筋加工帳」と「記入例」のシートが入っていて、灰色の欄（単位質量・重量）と下の合計の表は数式です。呼び名と形状は一覧から選べます。
ダウンロード
手書き用のPDFにも、下の合計の表に呼び名ごとの単位質量を印刷してあります。電卓で「1本の長さ（m）×本数×単位質量」を計算して重量の欄に書いてください。
鉄筋加工帳とは（拾い出し表との違い）
鉄筋加工帳は、どの鉄筋を・どの形に・何mmで・何本切って曲げるかを、部材ごとに並べた表です。加工場（工場）に渡せば加工の指示書になり、径ごとの重量を足せば発注する量が出ます。
現場では「拾い出し表」「鉄筋の拾い」「加工表」とも呼ばれ、呼び方と中身は会社によって少しずつ違います。おおまかには次のように使い分けます。
| 呼び方 | 中心になる情報 | 使う場面 |
|---|---|---|
| 拾い出し表 | 部位ごとの呼び名・長さ・本数・重量 | 図面から数量を出す・見積り |
| 鉄筋加工帳 | 上に加えて、形状と加工寸法 | 加工場への指示・発注 |
このひな形は両方を1枚にまとめています。数量だけを出すなら「形状」と「加工寸法」の欄は空けたままで使えます。
欄ごとの書き方
上の欄
| 欄 | 書くこと |
|---|---|
| 工事名 | 工事の名前（「◯◯邸新築工事」など） |
| 図面 | 拾った図面の名前と番号（「基礎伏図・基礎梁リスト」など）。図面が改訂されたら、改訂の記号も |
| 作成日・作成者 | 拾った日と、拾った人 |
明細の表
| 欄 | 書くこと |
|---|---|
| 部位 | どこの鉄筋か（「地中梁 上端筋」「スラブ 下端筋」）。階・部材・鉄筋の役目の順に書くと並べやすい |
| 符号 | 図面の部材の記号（FG1・G1・C1・S1 など） |
| 呼び名 | 鉄筋の太さ（D10・D13・D16…）。エクセル版は一覧から選ぶと単位質量が入る |
| 形状 | 直・片フック・両フック・L形・U形・スターラップ・フープ・幅止め・その他から選ぶ |
| 加工寸法 a・b・c | 曲げる鉄筋の辺の長さ（mm）。直の鉄筋は a に長さを書けば足りる |
| 1本の長さ（mm） | 1本を切る長さ。フックの余長を含めた長さを書く |
| 本数 | 同じ形・同じ長さの本数 |
| 単位質量（kg/m） | 呼び名ごとの値（下の表）。エクセル版は自動 |
| 重量（kg） | 1本の長さ（m）×本数×単位質量。エクセル版は自動 |
| 備考 | ピッチ（@200 など）・継手の位置・加工の注意 |
径ごとの合計
呼び名ごとに、本数・長さの合計（m）・重量（kg）を足した表です。いちばん右が全部の合計で、その下に総重量を kg と t で出します。発注するときは、この重量に、会社で決めているロスの割合を足します。
拾い出しの手順
- 図面をそろえる: 伏図（部材の配置）と、部材ごとの配筋のリスト（梁リスト・柱リストなど）、標準図・特記仕様を手元に置きます。継手や定着の長さ、フックの形は、標準図と特記仕様に書いてあります。
- 部材ごとに分ける: 基礎・地中梁・柱・梁・スラブ・壁のように、部材の種類ごとに拾います。同じ符号の部材がいくつあるかを先に数えておきます。
- 1本ずつ長さを出す: 主筋は、部材の長さに継手と定着の長さを足します。あばら筋・フープは、かぶり厚さを引いた外の寸法を回り、フックの余長を足します。
- 本数を数える: 主筋は図面の本数、あばら筋・フープ・スラブ筋は「区間の長さ÷ピッチ＋1」が目安です。端の扱いは図面に合わせます。
- 表に書いて重量を出す: 1行に「同じ呼び名・同じ形・同じ長さ」をまとめます。部材の数が複数あるなら、本数に掛けてから書きます。
- 径ごとに足して、図面と見比べる: 合計が出たら、部材ごとの重量が大きく外れていないか、拾い忘れの部材がないかを見直します。
曲げたときの伸びをどう見込むか、端数をどう丸めるかは、加工場や元請によって決まりが違います。最初に確かめておくと、あとで数字が合わなくなりません。
重量の出し方（呼び名ごとの単位質量）
重量は「1本の長さ（m）×本数×単位質量（kg/m）」で出します。単位質量は、JIS G 3112（鉄筋コンクリート用棒鋼）で呼び名ごとに決まっている値です。
| 呼び名 | 公称直径 mm | 単位質量 kg/m |
|---|---|---|
| D10 | 9.53 | 0.560 |
| D13 | 12.7 | 0.995 |
| D16 | 15.9 | 1.56 |
| D19 | 19.1 | 2.25 |
| D22 | 22.2 | 3.04 |
| D25 | 25.4 | 3.98 |
| D29 | 28.6 | 5.04 |
| D32 | 31.8 | 6.23 |
| D35 | 34.9 | 7.51 |
| D38 | 38.1 | 8.95 |
| D41 | 41.3 | 10.5 |
| D51 | 50.8 | 15.9 |
たとえば D13 を 5.5m に切ったものが 48本なら、5.5×48×0.995＝262.68 kg です。
ひな形の合計の表は D10〜D32 の8つです。D35 より太い鉄筋を使うときは、エクセル版の合計の表の呼び名と単位質量を書き換えてください（明細の単位質量は、合計の表から引いています）。

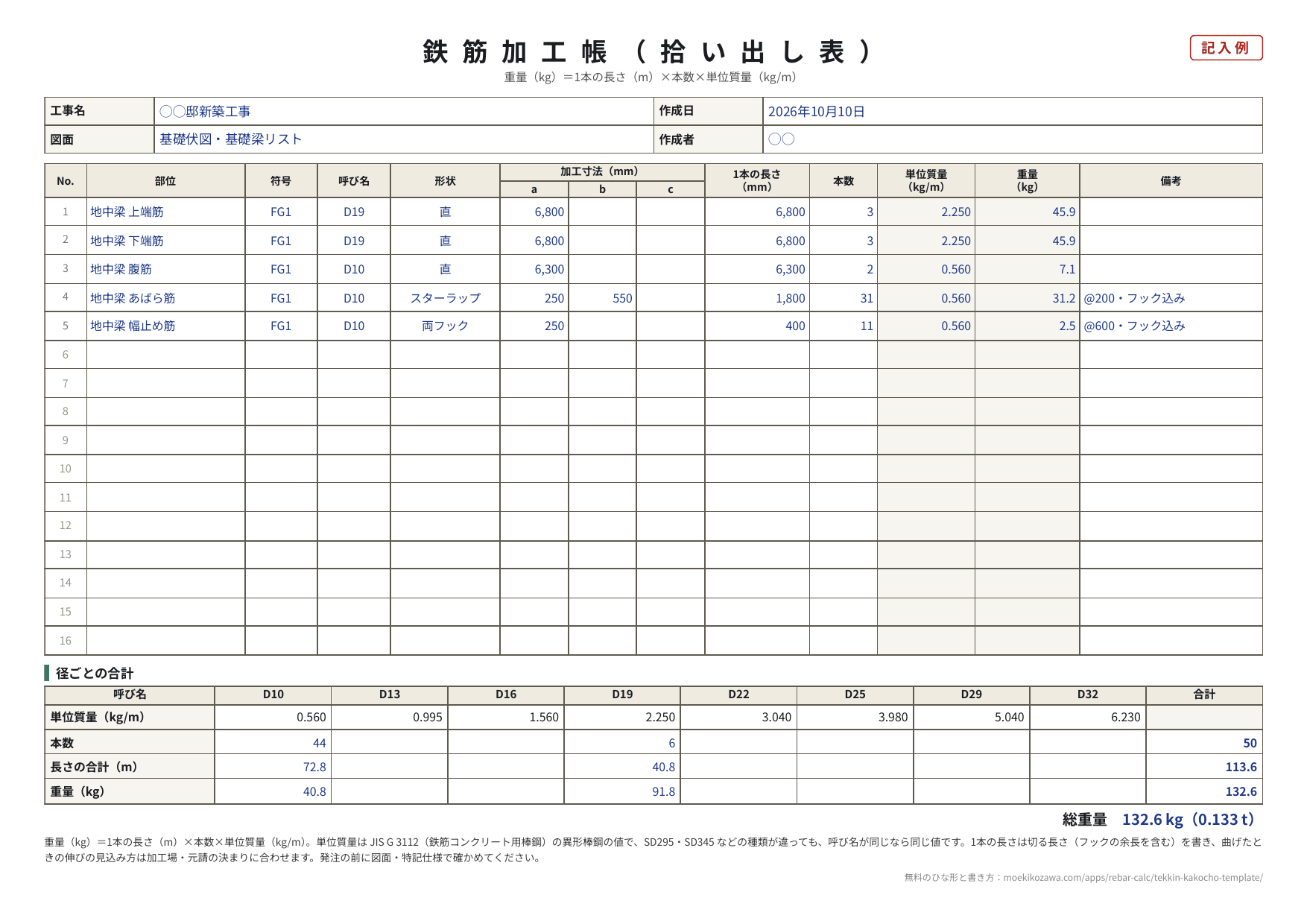

記入例の読み方（基礎の地中梁1本）
記入例は、木造2階建ての基礎の地中梁 FG1（長さ 6m・1本）を拾ったものです。数字は書き方を見せるための架空のものです。
- 上端筋と下端筋は D19 を3本ずつ。1本の長さ 6,800mm は、梁の長さに両端の定着を足した長さです。
- あばら筋は D10 のスターラップで、加工寸法は a＝250・b＝550。1本の長さ 1,800mm はフックの余長を含めた切る長さ、本数 31 は「6,000÷200＋1」です。
- 幅止め筋は D10 の両フックで、@600 に11本。
- 合計は D10 が 44本・40.8kg、D19 が 6本・91.8kg、総重量は 132.6kg（0.133t）です。

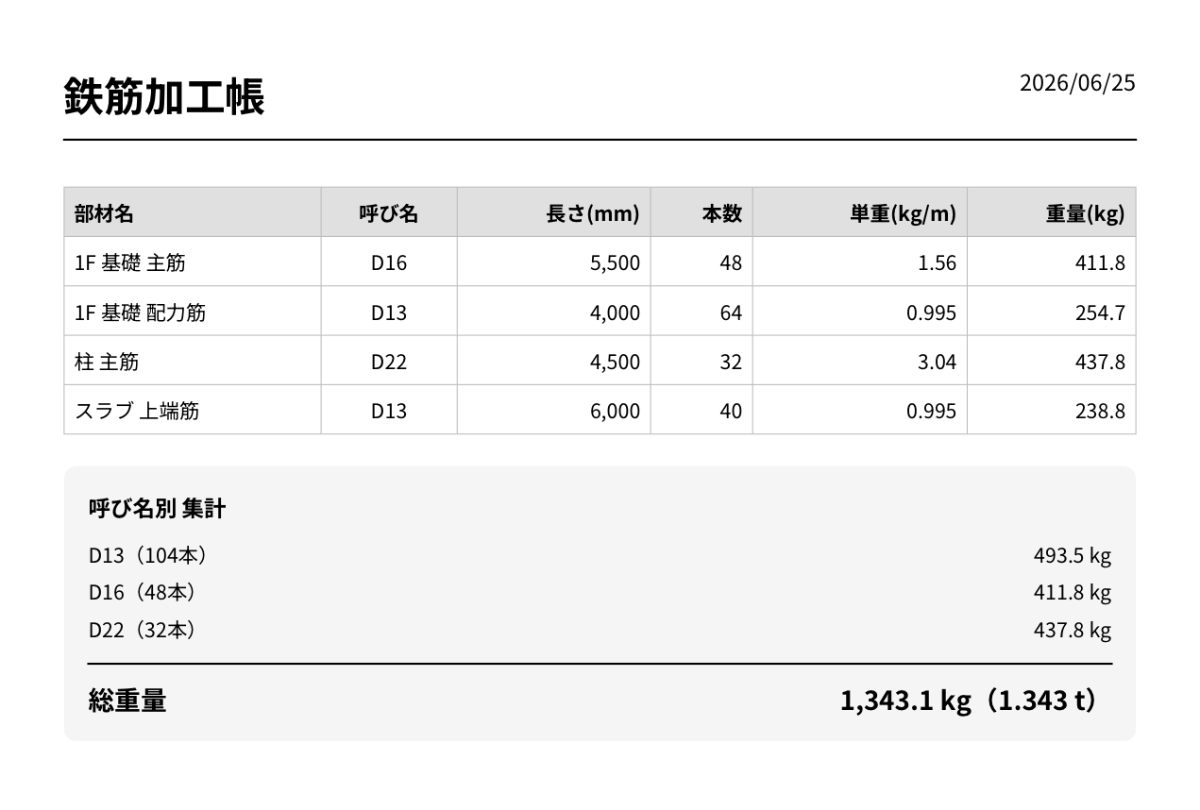

現場でスマホで（アプリの加工帳PDF）
「鉄筋電卓」アプリは、鉄筋重量の計算画面で出した結果を、そのまま加工帳の明細に1行足せます。明細から、呼び名別の総重量を集計した加工帳・数量拾い出し表・発注書のPDFを作って共有できます。
本体は無料で、6つの計算機と加工帳・PDFまで試せます（PDFに「SAMPLE」の透かしが入ります・現場の保存は1件まで）。Pro版は一度きりの買い切りです。定尺から何本取れるか・ロス率、配筋のピッチから本数を出す計算もあります。
よくあるご質問
Q. SD295 と SD345 で単位質量は変わりますか？ A. 変わりません。SD295・SD345・SD390 などは鉄筋の強さの種類で、単位質量は呼び名（太さ）で決まります。同じ D13 なら、どれも 0.995 kg/m です。
Q. 単位質量はどこの値ですか？ A. JIS G 3112（鉄筋コンクリート用棒鋼）の異形棒鋼の寸法表の値です。鉄鋼メーカーの製品カタログにも同じ表が載っています。実際の鉄筋の重さは、規格の許す範囲で少しばらつきます。
Q. エクセルの重量が計算されません。 A. 呼び名を一覧から選んでいるか（全角の「Ｄ１３」ではなく半角の D13）、1本の長さと本数が数字で入っているかを見てください。どちらかが空いていると、重量の欄は空のままです。
Q. 行が30行では足りません。 A. 明細の行（たとえば No.29 の行）を行ごとコピーして、No.30 の行より上に「コピーしたセルの挿入」で足してください。重量の数式も一緒に入り、合計の表の範囲も広がります。No.30 の行より下に足した行は、合計に入りません。
Q. 加工寸法 a・b・c と1本の長さの関係は？ A. このひな形では、1本の長さは自動で計算しません。曲げの伸びの見込み方とフックの余長は、加工場や元請の決まりで変わるためです。加工寸法は形を伝えるため、1本の長さは切る長さと重量を出すために書きます。
Q. テンプレートの利用に条件はありますか？ A. ありません。商用・非商用を問わず、自由に書き換えて使ってください。表題を「鉄筋拾い出し表」「加工表」などに変えてもかまいません。クレジット表記も不要です。
